特徴
トラッキングシステムによって実現する、ズレない大型計測。
ワークの形状をスキャンするTE NOVAと、TE NOVAの位置を追跡把握するUE NOVAの2つの機器が連動することで、マーカーレスで大型部品測定の累積誤差を抑えます。
動的トラッキングで狭い場所でもより柔軟なスキャン
動的トラッキング技術を採用することでトラッカーを移動させながらのトラッカーモードのスキャンが可能となりました。置き換えにかかる工数が削減され、狭い範囲でのスキャンもより手軽になりました。
トラッカー単体でワイドレンジスキャン
複数モードで様々な状況でのスキャンに対応
トラッカーであるUE NOVAは、ワイドレンジスキャナーとしての活用も可能。TE NOVAよりも大きな範囲を一度にスキャン可能です。
・小型のワークを手軽にスキャン：TE NOVA単体でのスキャン
・〜1メートル程度のワークを高速にスキャン：UE NOVA単体でのワイドレンジスキャン
・数メートル以上のワークをマーカーレスでスキャン：トラッキングシステムでのスキャン
ワイヤレスモジュール内蔵
スキャナー本体にワイヤレスモジュールとコンピューティングモジュールを内蔵しており、ケーブルレスでも効率的なスキャンデータの処理が可能になりました。狭い場所でのスキャンや、大きな対象のスキャンでもより自由にスキャナーを動かすことが可能です。
軽量かつコンパクトな設計
スキャンに必要なもの全てを1つのケースに内蔵しました。TE NOVAはフレームをカーボンファイバーで設計することで、安定したパフォーマンスを発揮します。
TE NOVA:1.2kg
UE NOVA:1.6kg
交換式バッテリー採用
Freescan Trak NOVAではTE NOVA、UE NOVAともに交換可能なバッテリーを採用しました。1日中のスキャンでもバッテリーを交換することで、長時間の運用が可能です。
用途

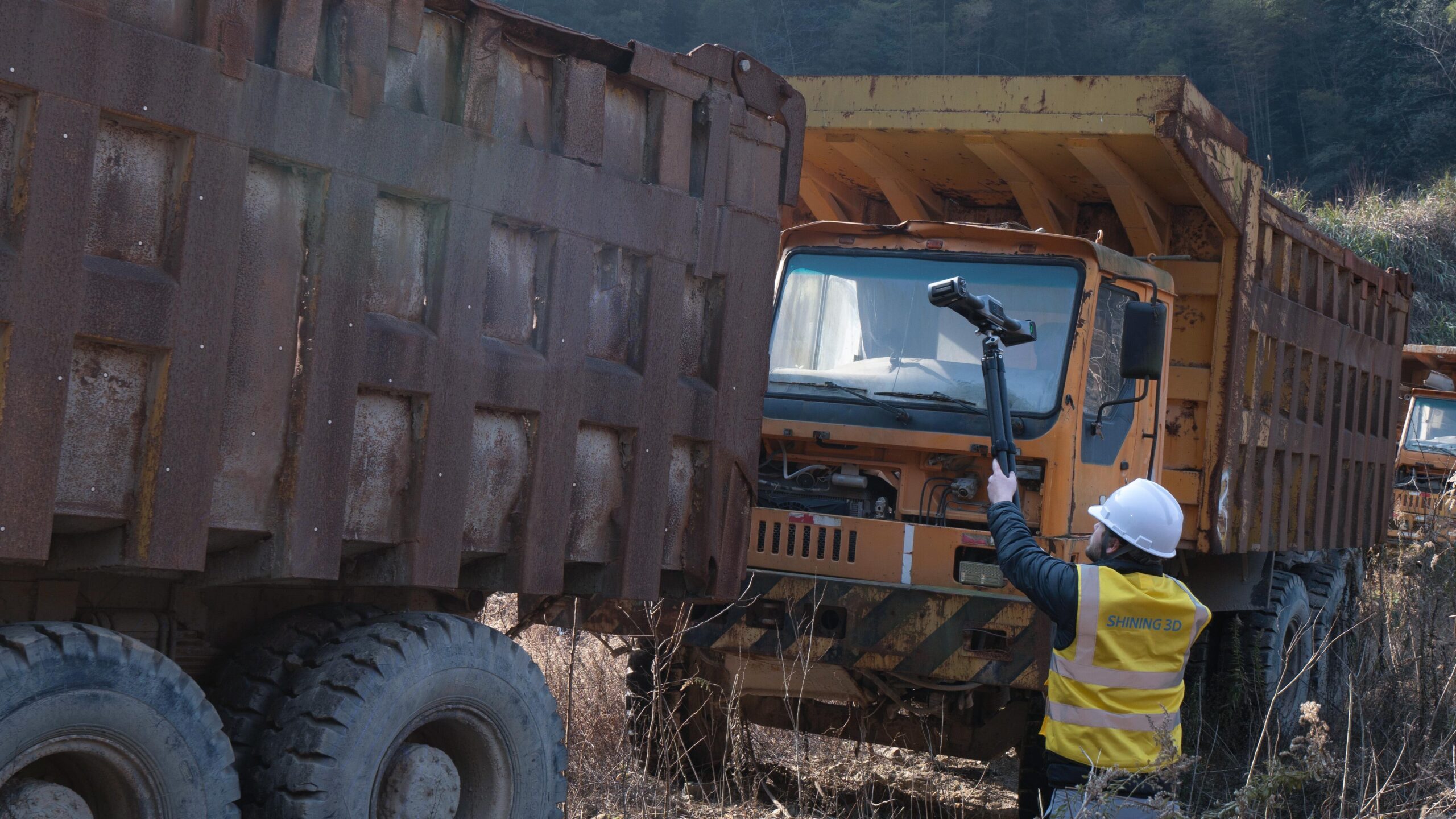

輸送機器や機械類、大型設備の検査測定
FreeScan UE Novaは、最大 2.6×2.2 mの広範囲（FOV）と50本のブルーレーザーラインにより、掘削機やブルドーザーといった大型機械の効率的なスキャンに優れています。トラッキングシステム「TE Nova」と組み合わせることで、不安定な環境でも高い精度を保証するダイナミックな計測システムを構築します。これは、シミュレーション解析、摩耗検出、修理といった包括的なエンジニアリング作業に最適です。

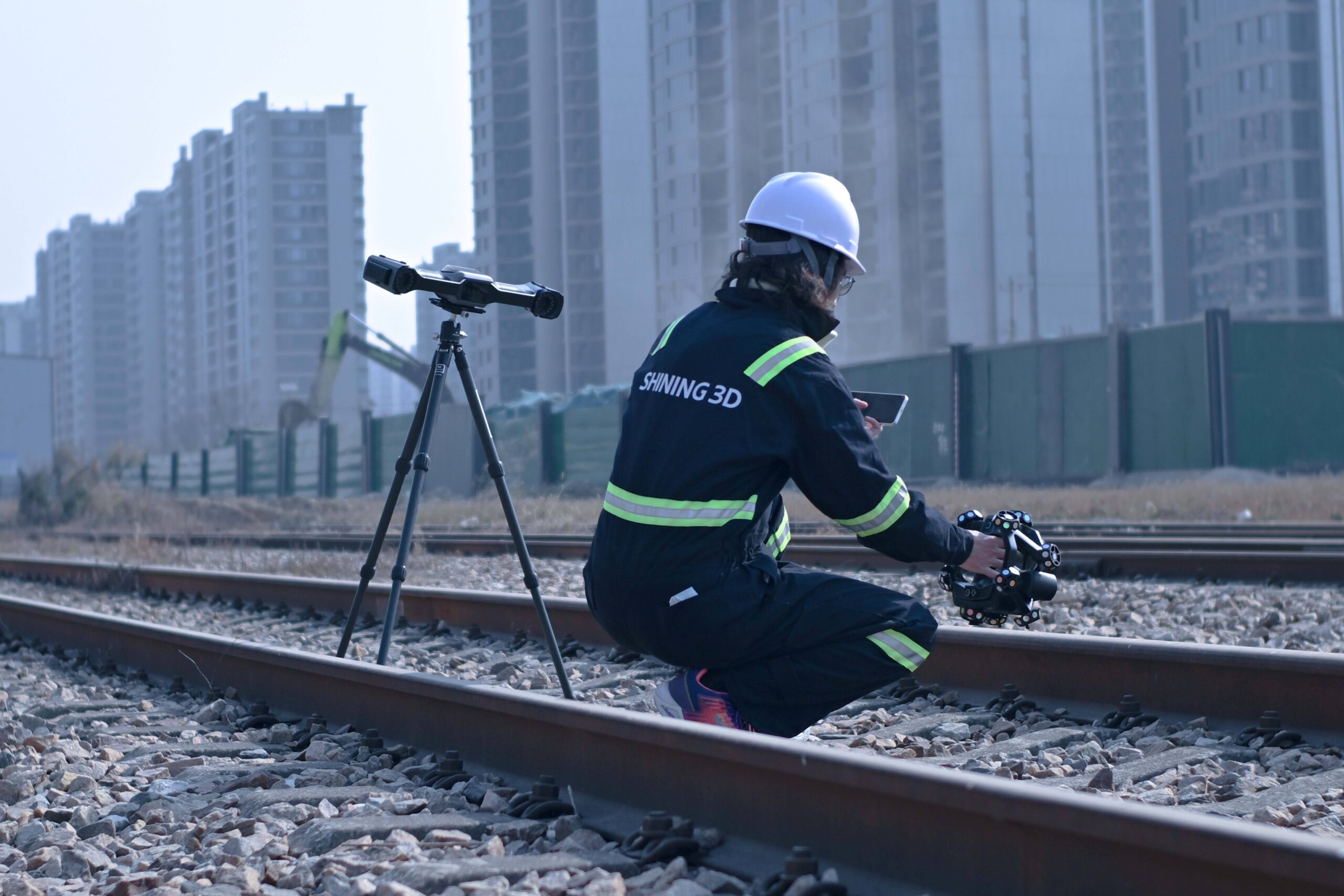

エネルギー、重工業、インフラ関連などの大規模設備の検査・点検
この動的トラッキング技術は、（近距離、標準、遠距離）の多彩な作業モードを提供し、さまざまな距離や現場状況に対応します。さらに、3.5メートルのトラッキング範囲内では、マーカー不要で正確なデータキャプチャが可能です。ワイヤレスでポータブルな設計は、ケーブルの制約なしにアクセスしにくいエリアでの柔軟なスキャンを可能にします。これらの特長は、発電所や風力発電所のような大規模施設の計測に非常に適しています。
自動車部品の3Dデータ取得
自動車分野において、汎用性の高いTrak Novaは、フラットな表面から複雑なディテールまでを正確にスキャンできます。機敏性、軽量設計、そして保証された高精度という組み合わせは、ボンネット、ドアパネル、スポイラーといった車体部品から、ナビゲーションが難しい複雑な内装に至るまで、幅広い車両部品のキャプチャに理想的です。
文化財のデジタルアーカイブと芸術・美術品の制作
FreeScan Trak Novaは、繊細な文化財のスキャンに最適な、高精度で緻密なディテールのスキャンを実現します。スキャナーのコンパクトで軽量な設計は、長時間の使用でも負担が少なく、細密かつ要求の厳しいプロジェクトに取り組む作業者にとって理想的なツールです。
製品スペック
| スキャンモード | Rapidスキャン | レーザースキャン | ||
|---|---|---|---|---|
| 3D精度（最大） | 0.05mm | 0.04mm | ||
| ポイント間隔（3D解像度） | 0.25-3mm | 0.05-3mm | ||
| 被写体長3D精度（最大） | ±0.1mm | ±0.06mm | ||
| シングルスキャン範囲 | 420mm*440mm | 380mm*400mm | ||
| 光源 | LED | 7本のブルーレーザー | ||
| 被写体深度 | 200mm-700mm | 350mm-610mm | ||
| 対象物との距離 | 470mm | 470mm | ||
| テクスチャスキャン | あり | なし | ||
| 安全性 | クラス対象外（LED） | クラス1 | ||
| データ出力 | obj/stl/asc/ply/p3/3mf | |||
| 本体重量 |
|
|||
| 対応OS | Windows 10 64bit | |||
| 推奨動作環境 | OS：Windows 10（64bit） CPU：i7-8700以上 GPU：NVIDIA GeForce GTX1080以上 メモリ：32GB以上 USB3.0 ※Intel製CPU、NVDIA、GeForce以外のグラフィックボードでの動作は保証致しかねます |
|||
