ワイヤレス+マーカーレス。大型ワークにも対応するトラッカーシステム
Freescan Trak ProWはメートルを超える大型対象物を高精度に測定するために作られた3Dスキャナーです。従来機に比べ大型化したスキャン可能範囲とワイヤレス化により、より効率的なトラッカーシステムになりました。
特徴
シリーズ最大の広いトラッキング範囲
Freescan Trak ProWは最大で8.6mの広いトラッキング範囲を持ち、206.7m³の広い視野範囲でスキャン可能です。大きな対象物をスキャンする際に使用するトラッカーの置き換えを最低限で作業することができます。


ワイヤレスモジュールを内蔵
Freescan Trak ProWはワイヤレスモジュールを採用することで、リアルタイムにデータ転送可能となりました。スキャン中のトラッキング距離や、スキャナーの温度などがトラッカーの画面に表示されます。
マーカーレスで高速スキャン
Freescan Trak ProWのスキャンスピードは最大5,500,000点/秒となり、トラッカーを動かさない場合はマーカー不要です。広いトラッキング範囲のため、動かさない場合でも多くのワークがスキャン可能です。


ビデオフォトグラメトリー(VPG)搭載
Freescan Trak ProWでは特許取得済みのコードターゲットレスのビデオフォトグラメトリー技術(VPG)を使用可能です。キャリブレーションロッドを使用し、大きな対象も効率的に高精度にスキャンが可能です。
用途
輸送機器や機械類、大型設備の検査測定
FreeScan Trak ProWは、3種類のレーザーラインモードと高速スキャン機能を備えており、屋内・屋外を問わず、効率的かつ正確なデータ取得を保証します。このため、船体部品や鉄道のレールなどの詳細スキャンをはじめ、検査やリバースエンジニアリングのプロジェクトに最適な選択肢となります。

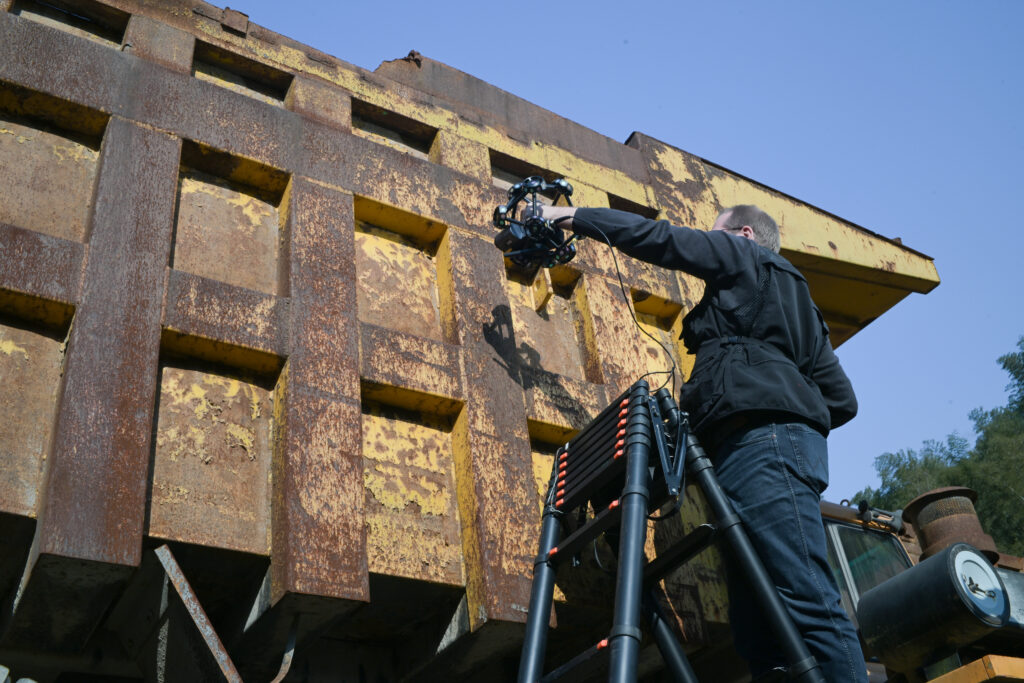

エネルギー、重工業、インフラ関連などの大規模設備の検査・点検
このスキャナーの広範囲トラッキング機能は、マーカーを必要とせずに精密なスキャンを可能にします。このトラッキングシステムは、最大8.6mの追跡距離、最大 206.7 ㎥ のシングルステーション領域をカバーします。このような広範囲の計測能力は、水力タービンや石油掘削ビットなどの大規模設備を対象とした変形や損傷検出の検査用途に最適です。

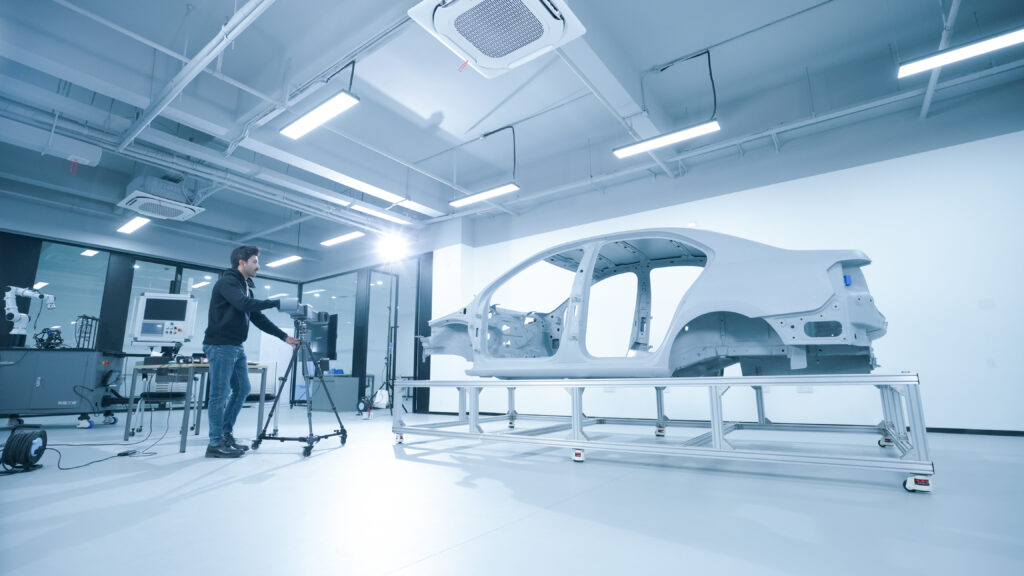

自動車部品の3Dデータ取得
FreeScan Trak ProWは、3つのレーザーラインモードを使い分けることで、フラットな表面から複雑なディテールまでを効率的にスキャンできます。高性能なソフトウェアと組み合わせることで、表面の変形解析や、板金やその他の部品の穴の精密測定を行う優れたツールとなります。

製品スペック
| スキャンモード | 50本レーザー/7本レーザー/1本レーザー | |
|---|---|---|
| 精度 | 0.023mm | |
| 容積精度 | 12㎥(トラッカーから3.5m範囲):0.046mm / 36㎥(トラッカーから5m範囲):0.063mm 60㎥(トラッカーから6m範囲):0.088mm / 100㎥(トラッカーから7.2m範囲):0.125mm |
|
| 容積精度(VPG) | 0.044 + 0.012 mm/m | |
| スキャンスピード(最大) | 5,500,000点/秒 | |
| シングルスキャン範囲(最大) | 800×700mm | |
| 焦点距離 | 300mm | |
| 被写界深度 | 400mm | |
| 解像度 | 0.01-10mm | |
| 認証 | CE / FCC / ROHS / WEEE / KC / FDA / UKCA / IP50 / TELEC / TISAX | |
| 精度認証 | VDI/VDE 2634 Part 3 & ISO 10360 (ISO/IEC 17025認定施設にて実施) | |
| 推奨PCスペック | OS:Windows10 Pro(64bit)/Windows 11 Pro(64bit) CPU:13th Gen Intel Core i7-13700H 以上 GPU:Nvidia RTX 4060 Laptop GPU 8GB以上 RAM:DDR5 dual channel 64GB以上 インターフェース:USB3.0、Gigabit LAN |
|
