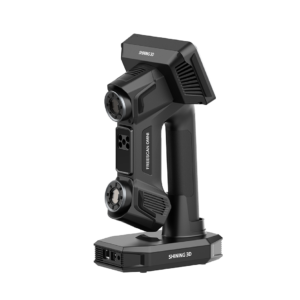

ワイヤレス多機能レーザーハンディ3Dスキャナー
FreeScan UE Pro2は、計測器レベルのスキャンを可能にする高精度ポータブル3Dスキャナーです。前世代よりスキャン速度をさらに向上させ、高精度で安定した再現性を実現します。 ワイヤレスモジュールを搭載し、ケーブルなしでシームレスなデータ転送が可能です。重量はわずか950gで、現場での作業や大型ワークのスキャンにも最適であり、どこでも簡単に3Dデータをキャプチャできます。小さくて複雑な部品でも、大きなコンポーネントでも、優れたパフォーマンスと信頼性を実現します。
特徴
ワイヤレスでポータブル
FreeScan UE Pro2 は、ワイヤレスモジュールを搭載し、ケーブルレスのデータ転送が可能です。前世代の軽量設計を引き継ぎ、重量は950gで、屋内と屋外の両方の環境で優れた性能を発揮し、あらゆる作業環境に対応します。
メトロジーグレードの精度
0.02mmの精度と安定した再現性で、加工・製造業界の3D測定要件を満たします。
フォトグラメトリー機能搭載
FreeScan UE Pro2 は、フォトグラメトリー使用時で最大 0.02mm + 0.015mm/mの容積精度を実現し、一貫性と信頼性の高いグローバルな精度とスキャン結果を提供します。
SHINING 3DのラボラトリーはISO 17025に従って CNASの認定を受けており、光学計測の厳格な校正を保証します。研究所は、VDI/VDE 2634ガイドラインに基づいて、測定プロセスと校正結果のトレーサビリティを保証します。
スピード、生産性が2倍
最大 3,460,000 ポイント/秒のスキャン速度によりスキャン効率が飛躍的に向上。
・コンピューターモジュール:データのスキャンと処理を高速化し、全体的なスキャン時間とコンピューターの作業負荷を削減します。
・50本のレーザーライン:より高速で包括的なスキャンを実現します。
・高フレームレート:最大180fpsを実現し、スムーズで迅速なスキャンを実現します。
リアルタイムメッシュ機能搭載
スキャン中に取得したデータはソフトウェア上でリアルタイムでメッシュデータへ変換します。これにより点群データをメッシュ化する時間や、メッシュデータのエクスポートにかかる時間を削減します。
4つの機能でさまざまな事象に適応
大きな対象物を素早くスキャンする50本のクロスレーザー、細かい部分をスキャンする7本の平行レーザー、深い穴やポケットエリアのスキャンに適したシングルレーザー、大きな対象の精度を向上させるフォトグラメトリーの4つのモードを搭載。
幅広い素材
ブルーレーザーは幅広い素材に対応し、黒色や反射率の高い素材も直接スキャンできます。
検査ソフトやデザインソフトとのシームレスな連携
スキャンデータは、Geomagic Control X、Geomagic Design X、Verisurf Inspectなど、主流の3D検査・設計ソフトウェアにワンクリックで取り込むことができ、ワークフローの効率化を実現します。
製品スペック
スキャンモード | 複数ラインスキャン | ファインスキャン | シングルラインスキャン | |
---|---|---|---|---|
光源 | 50本 クロスレーザー |
7本 平行レーザー |
1本 シングルレーザー |
|
焦点距離 | 300m | 200m | 300m | |
3D精度 | 0.02mm | |||
容積精度 | 0.02 + 0.03 mm/m (0.02 + 0.015 mm/m フォトグラメトリー使用時) | |||
スキャンスピード | 3,460,000ポイント/秒 | |||
被写界深度 | 360 mm | |||
シングルショット範囲 | 600 x 550 mm | |||
ポイント距離 | 0.01 ~ 10mm | |||
レーザークラス | クラス2 | |||
接続規格 | USB 3.0 | |||
製品寸法 | 305.8 x 118.9 x 100.8 mm | |||
本体重量 | 950 g | |||
使用電力 | 24V、3.75A | |||
動作温度範囲 | -20 ~ 40°C | |||
動作湿度範囲 | 10% ~ 90% | |||
認定資格 | CE/FCC/ROHS/WEEE/KC/FDA/UKCA/IP50/TELEC/TiSAX | |||
精度証明 | VDl/VDE 2634 Part3 | |||
推奨動作環境 | OS:Windows 11(64bit) CPU:i7-13700H以上 GPU:NVIDIA GeForce RTX 4060 ビデオメモリ:8GB以上 RAM:64GB以上 USB3.0 ※Intel製CPU、NVDIA、GeForce以外のグラフィックボードでの動作は保証いたしかねます |
