FreeScan Trak Pro2

58本のレーザーによる3Dスキャンと、マーカーレスのトラッカーシステム

FreeScan Trak Pro2は、高精度ハンディ3DスキャナーであるTE25と、スキャナーの位置・向きをリアルタイムにトラッキングするFreeTrakからなるトラッカー式3Dスキャナーです。 合計58本のブルーレーザーを搭載し、最高3,070,000ポイント/秒のスキャンスピードを実現しました。大きな対象物に対してもトラッカーを使用することでマーカーレスでスキャンすることができます。 航空宇宙/自動車産業/鉄道/エネルギー分野など中～大型の対象物に対して精度を担保したままフレキシブルに対応可能なスキャナーです。

特徴

トラッカーによるマーカーレススキャンを実現

FreeScan Trak Pro2は、スキャナーの周囲にあるマーカーをFreeTrakでリアルタイムに読み取ることでスキャナーの位置や方向を認知し、追跡します。
対象物へのマーカーの貼り付け・除去の時間が必要ないため、スキャン全体にかかる時間をより短縮します。対象の移動や振動などの影響も受けません。

信頼の高精度スキャン

FreeScan Trak Pro2は0.023mmという高精度でメトロジーグレードの測定結果を実現します。
ISO17025認定ラボでVDI/VDE2634Part 3に準拠した校正結果を提供いたします。

幅広いマテリアルを高速スキャン

50本のレーザーを使用することで最高3,070,000ポイント/秒のスキャン速度を実現。
黒色や反射するマテリアルもスキャンできます。

微細なディテールまで再現

5MPの産業レベルカメラを搭載しており、7本の平行レーザーモードを使用することで細かいディテールまでデータ取得可能です。

大きなオブジェクトもスムーズにスキャン

複数のトラッカーを使用する場合にも対応しており、大きなオブジェクトに対して置き換えを行うことなくスキャンが可能です。

使い分けられる2種類のモード

トラッカーを使用するモードと、スキャナー単体の使用モードの2種類に対応しており、対象の大きさや精細さによって切り替えることができます。

リアルタイムメッシュ機能搭載

スキャン中に取得したデータはソフトウェア上でリアルタイムでメッシュデータへ変換します。これにより点群データをメッシュ化する時間や、メッシュデータのエクスポートにかかる時間を削減します。

データの品質を視覚的に表示

スキャン中、ソフトウェアの画面上で表示されるレーザーの色で対象との距離を確認できます。
また、スキャンが不十分な箇所のメッシュの色が変わるデータ品質インジケーターも搭載しています。

用途

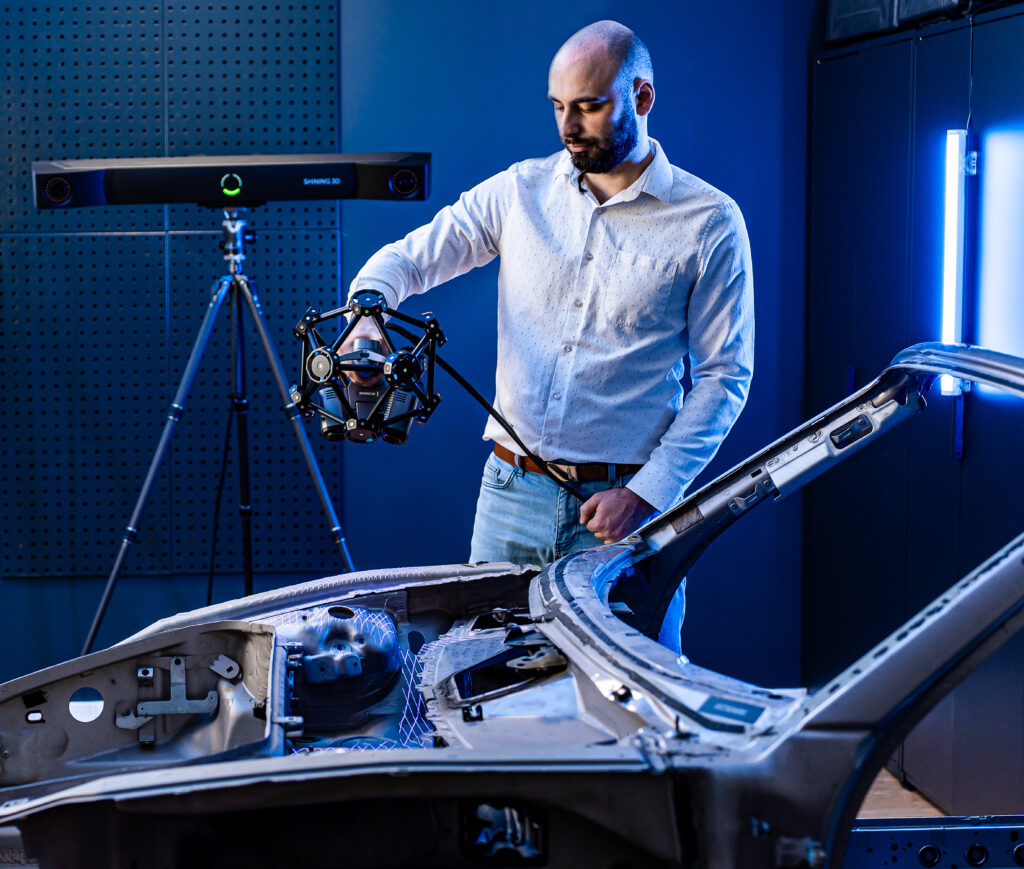

自動車部品の3Dデータ取得

ハンディ3DスキャナーであるTE25と、スキャナーの位置・向きをリアルタイムにトラッキングするFreeTrakにより、マーカー不要で計測グレードの精度を実現します。3種類から選べるレーザーラインモードを備えているため、フラットな面から複雑なディテールまでキャプチャ可能です。これは、表面の変形解析や、板金の穴の位置精度などの検出に最適なツールです。

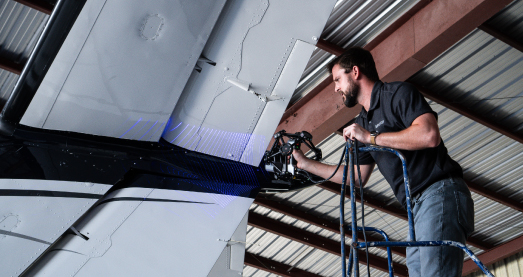

航空宇宙（民間航空機）

FreeScan Trak Pro2は、広範なトラッキング範囲と高速スキャン機能により、幅広いサイズや形状の対象物を効率的にスキャンできます。トラッカーによってマーカーレスかつ高精度なスキャンが可能になるため、エンジン、翼、胴体といった大型部品に何千ものマーカーを貼る手間と時間を削減します。

エネルギー、重工業、インフラ関連などの大規模設備の検査・点検

トラッカーにより、マーカー不要で正確なスキャンが可能です。高性能なブルーレーザーを搭載しているため、屋内・屋外を問わず問題なく使用できます。水力タービンや石油掘削ビットといった大規模設備の変形・損傷検出に必要な高精度データ取得に最適です。

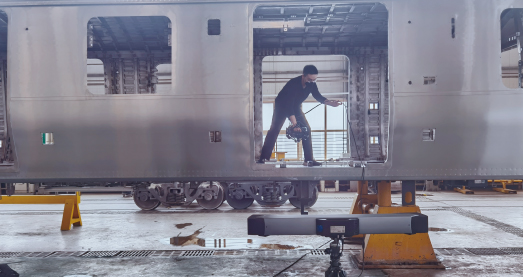

輸送機器や機械類、大型設備の検査測定

3種類から選べるレーザーラインモードと高速スキャン機能を搭載したFreeScan Trak Pro2は、屋内・屋外を問わず、効率的かつ正確なスキャンを可能にします。船体部品や鉄道の線路などのスキャンをはじめ、検査やリバースエンジニアリングに最適です。
