FreeScan Trio

業界初のマーカーフリー ハンドヘルドレーザースキャナー

FreeScan Trioは、SHINING 3D独自のインテリジェントセルフポジショニング技術を採用しており、マーカーレスのレーザースキャンを実現しました。 3つの高解像度カメラと合計132本のレーザーを搭載、4つの測定モード（98本レーザーマーカーフリー/13本クロスレーザー/7本平行レーザー/シングルレーザー）とフォトグラメトリー機能を備えています。 小型から大型まで様々なサイズの対象物をスキャン可能で、TPOに応じてスピード優先、精度優先など、最適なスキャン方法を選択できます。

特徴

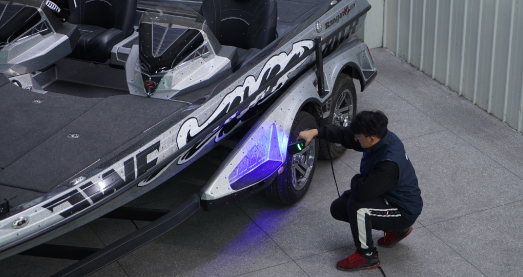

98本のレーザーによる
マーカーフリースキャン

業界最多の98本のブルーレーザーを使用することで、ブルーレーザーでは異例のマーカーフリースキャンを実現しました。ブルーレーザーの特性により、黒などの暗色ワークや、反射/光沢を持つモデルもマーカーレススキャンが可能。秒間最大3,010,000ポイントの処理能力で、ワークフローを効率化します。

高精度で正確なデータを取得

複数クロスレーザーモードでは高精度に重点を置き、0.02mmの精度で品質管理、検査などの高い精度を要求するニーズに応えます。

高解像度で細部までスキャン

ファインスキャンモードでは、5MPの高画素カメラによって、最小0.01mmの解像度で微細なディテールを取得します。

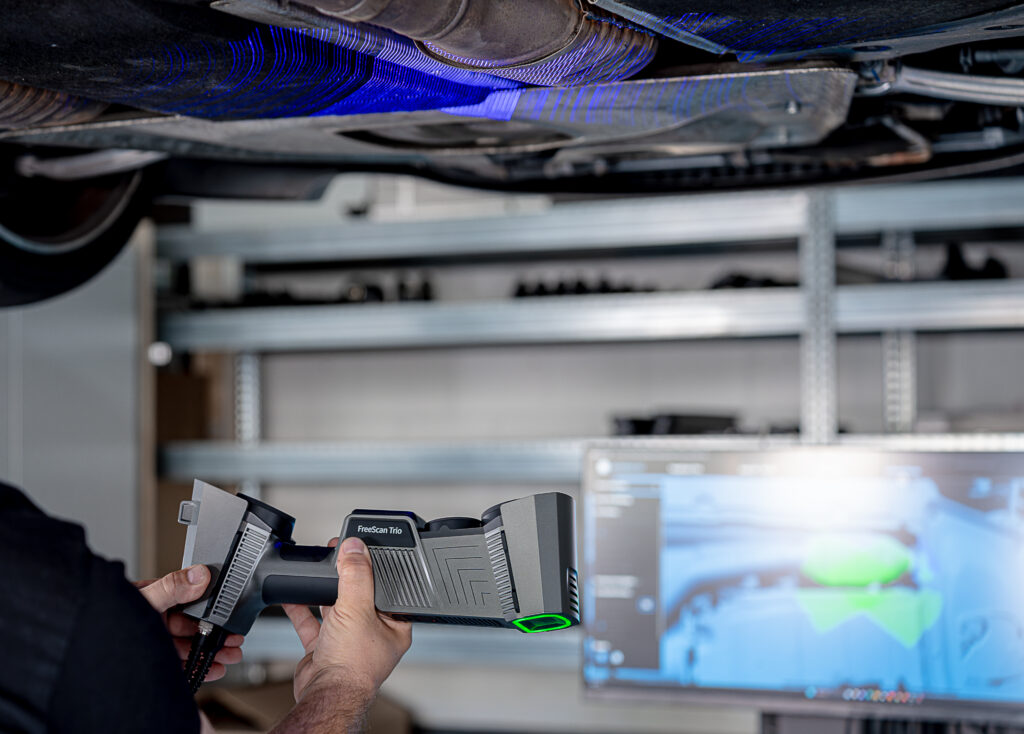

狭いポケットエリアでの正確なスキャン

シングルレーザーモードでは、レーザー光源との距離と角度の小さいカメラのみを使用することで、深い穴やポケット状のエリアをしっかりと形状取得することができます。

ビルトインフォトグラメトリー機能

FreeScan Trioに搭載されたフォトグラメトリー機能は、コードターゲットを使用せずに最大0.02mm+0.015mm/mの容積精度を実現。
大きな対象物をスキャンする場合にも、優れた精度を確保できます。

用途

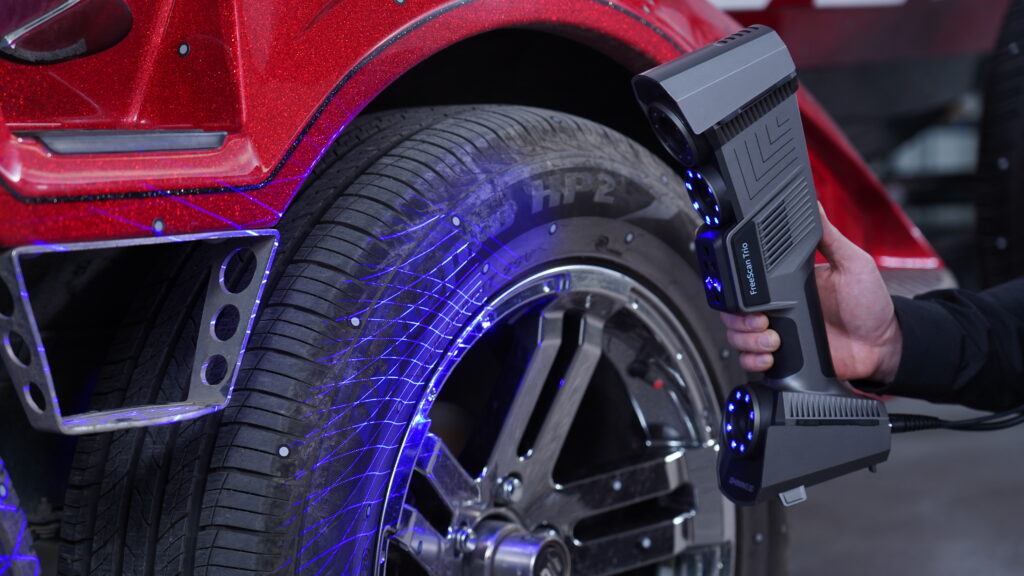

自動車部品の3Dデータ取得

FreeScan Trioの速さと正確さにより、計測プロセスでのやり直し（手戻り）が大幅に減り、効率が大きく向上します。車体の表面偏差解析や板金の穴の位置精度の検出スキャンに最適な選択肢です。

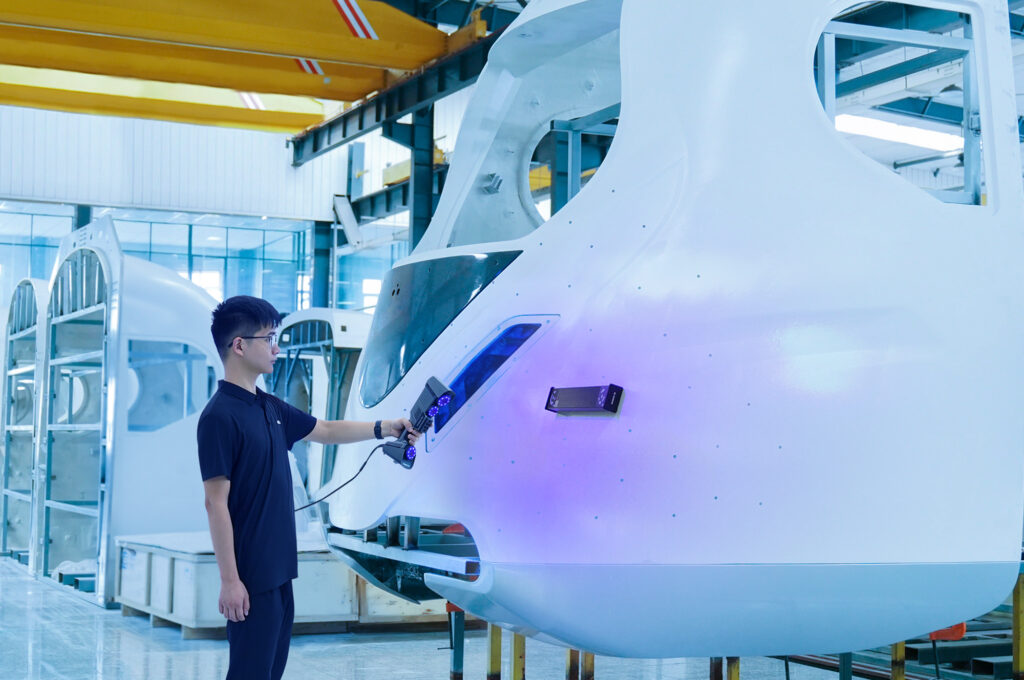

航空宇宙（民間航空機）

FreeScan Trioは、高速でスムーズかつ高精度なスキャンにより、正確さを保ちながら作業効率を大幅にアップさせます。特に内蔵されたフォトグラメトリ機能を活用することで、大型の航空機エンジン、機体（胴体）、その他の大型部品の容積精度を向上させることができます。

エネルギー、重工業、インフラ関連などの大規模設備の検査・点検

計測グレードのカメラ、内蔵フォトグラメトリ、および優れた携帯性を備えているため、屋内・屋外を問わず正確なデータ取得が可能です。水力タービンや石油掘削ビットなどの大型対象物の精密なデータを取得することに優れており、変形や損傷の検出を容易にします。

エネルギー、重工業、インフラ関連などの大規模設備の検査・点検

計測グレードのカメラ、内蔵フォトグラメトリ、および優れた携帯性を備えているため、屋内・屋外を問わず正確なデータ取得が可能です。水力タービンや石油掘削ビットなどの大型対象物の精密なデータを取得することに優れており、変形や損傷の検出を容易にします。
