3Dスキャナーによる金型のリバースエンジニアリング

金型や鋳物など、大型かつ複雑な形状を持ち、高い精度が求められる部品の品質担保と設計効率の向上は、現代の製造業全体が直面している大きな課題です。特に近年、製造現場では「図面がない古い金型をCAD化して復元したい」「摩耗した金型を測定して正確に修理したい」「設計データ通りにできているか高精度な検査をしたい」という3つの大きなニーズが高まっています。

これらの課題を解決する画期的な手法として注目を集めているのが、3Dスキャナーを用いた金型のリバースエンジニアリングです。現物の金型を3Dスキャンして正確にデータ化することで、図面なしの状態からの再製造や、摩耗箇所の特定が容易になります。本記事では、金型の測定やリバースエンジニアリングにおいて3Dスキャナーがもたらす利点、具体的なCAD化への流れ、そして実際の導入事例について詳しく解説します。

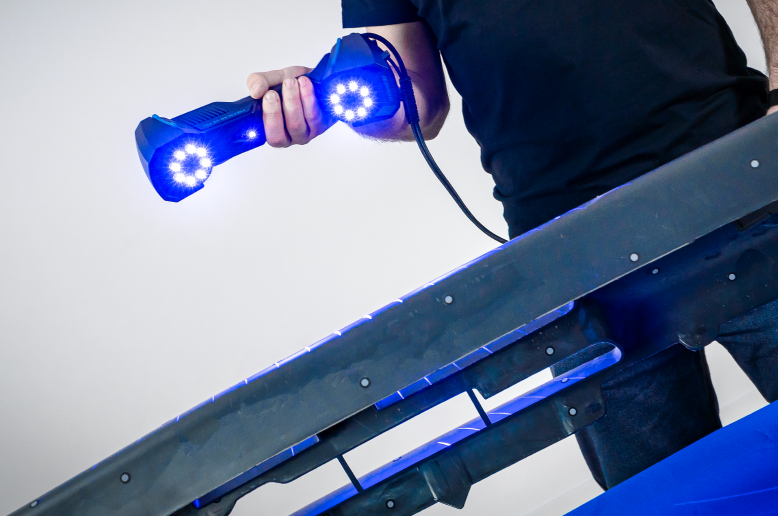

複雑形状の部品測定に対する3Dスキャナーの利点

金型の測定において、3Dスキャナーを導入する最大の利点は、従来の接触式三次元測定機（CMM）やノギスなどの手作業では物理的に測定が困難であった「大型・複雑形状」の部品を、非接触かつ高速・高精度でデータ化できる点にあります。

自動車のボディパネルを成形するプレス金型や、複雑な内部構造を持つ鋳造品金型などは、自由曲面が多く、従来の手法では正確な寸法を取得するのに膨大な時間がかかっていました。しかし、最新の産業用3Dスキャナーを使用すれば、対象物に触れることなく表面の形状を数百万の点群データとして瞬時に捉えることが可能です。

また、精度の高さも特筆すべき点です。精度が±0.02mm〜±0.05mmの機種もあり、厳しい公差を要求される金型測定にも十分に対応できます。さらに、数メートルサイズの金型であっても、わずか30分〜数時間程度でスキャンが完了するというスピード感は、従来の方法と比較して圧倒的な業務効率化をもたらします。

金型・鋳造品の製造・品質管理が抱える課題

金型のリバースエンジニアリングや品質管理の現場では、従来の手法によるさまざまな課題や失敗例が報告されています。主に以下の3つのケースにおいて、現場は深刻な悩みを抱えています。

1. 図面がない旧式金型の復元・CAD化の難しさ

数十年前に製造された旧設備の金型や海外製の金型は、2D図面すら残っていないケースが多々あります。これまでは熟練職人の経験や勘、あるいは手作業による採寸に頼って修理や再製造を行っていましたが、ヒューマンエラーによる誤差が生じやすく、完全な再現は困難でした。

2. 摩耗・ズレによる品質低下と検査の手間

金型は使用を重ねるごとに摩耗や歪みが生じ、最終製品の不良に直結します。そのため頻繁な寸法検査が必要ですが、従来の固定式CMMを使用する場合、巨大で重い金型を成形機から毎回取り外して測定室へ運搬しなければならず、生産ラインを長時間ストップさせてしまうという課題がありました。

3. 完成品検査における接触式測定の限界

金型から作られた製品の公差や歪み検査において、接触式プローブを使用すると、デリケートな製品の表面に傷をつけてしまうリスクがあります。そのため、全数検査や傷つきやすい素材の測定が実質的に不可能になるという問題も抱えていました。

3Dスキャナーで得られる測定結果

3Dスキャナーで金型を測定すると、対象物の表面形状が詳細なポリゴンデータ（STLデータなど）として取得されます。このデータ化により、主に「検査」と「リバースエンジニアリング」の2つの側面で強力な結果を得ることができます。

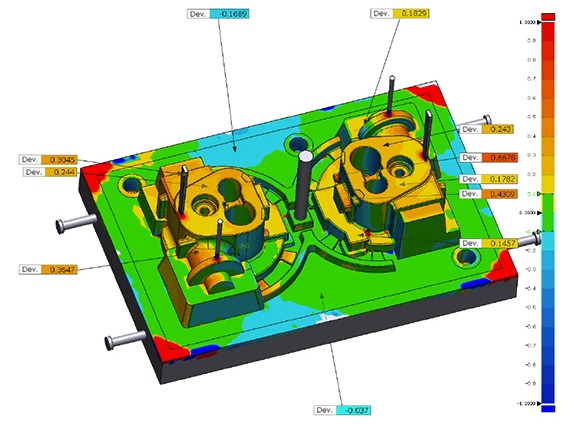

検査におけるカラーマップ（偏差）評価
取得したスキャンデータを専用ソフトウェアに取り込み、オリジナルのCADデータと重ね合わせることで、設計寸法との誤差をカラーマップ（ヒートマップ）として視覚的に表示できます。これにより、「どこが、何ミリ摩耗しているか」を一目で特定でき、修理や肉盛りの指示出しが極めてスムーズになります。

3DスキャンからCAD化への流れ（リバースエンジニアリング手順）
図面がない金型を復元する場合、以下の手順でリバースエンジニアリングが進みます。

① 3Dスキャン（約30分〜数時間）： 現物の金型をスキャンし、STLデータ（点群データ）を取得。
② データ処理・クリーンアップ： ノイズの除去や穴埋めを行い、メッシュデータを最適化。
③ CAD化（半日〜数日）： リバースエンジニアリング専用ソフト（Geomagic Design Xなど）を使用し、STLデータを参照しながらパラメトリックな3D CADモデル（ソリッドデータ）を作成。
④ 再製造： 作成したCADデータを基に、NC工作機械などで金型を再製作。

このフローにより、従来は数週間かかっていた図面化の作業が、数日単位へと大幅に短縮され、開発・製造コストの劇的な削減につながります。

金型のリバースエンジニアリングへの3Dスキャナーの使用事例

ここでは、実際に3Dスキャナーを導入し、測定時間の短縮やリバースエンジニアリングによるコスト削減に成功した事例を2つ紹介します。

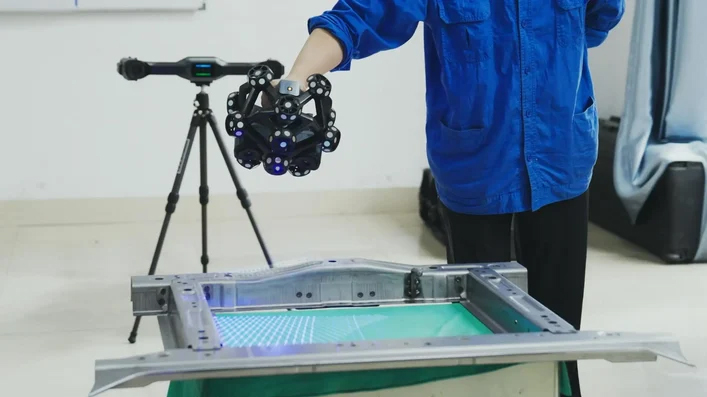

自動車用板金部品の検査における専用検具（ゲージ）の代替

自動車部品サプライヤーの柳州銀瑞汽車有限公司では、板金部品の寸法検査に高価な専用検具を用いていましたが、その製作コストと期間が課題でした。そこで3Dスキャナー「FreeScan Trak Nova」を導入し、検具の代替として活用しました。非接触測定により1台であらゆる形状の全寸法検査が可能になった結果、検具の設計・製作にかかる1.5〜2ヶ月のリードタイムを完全に撤廃することに成功。設備投資コストが劇的に抑制され、プロジェクト期間を3分の1も短縮するという大きな成果を上げています。

事例の詳細はこちら：自動車用板金部品向け高精度3Dスキャン

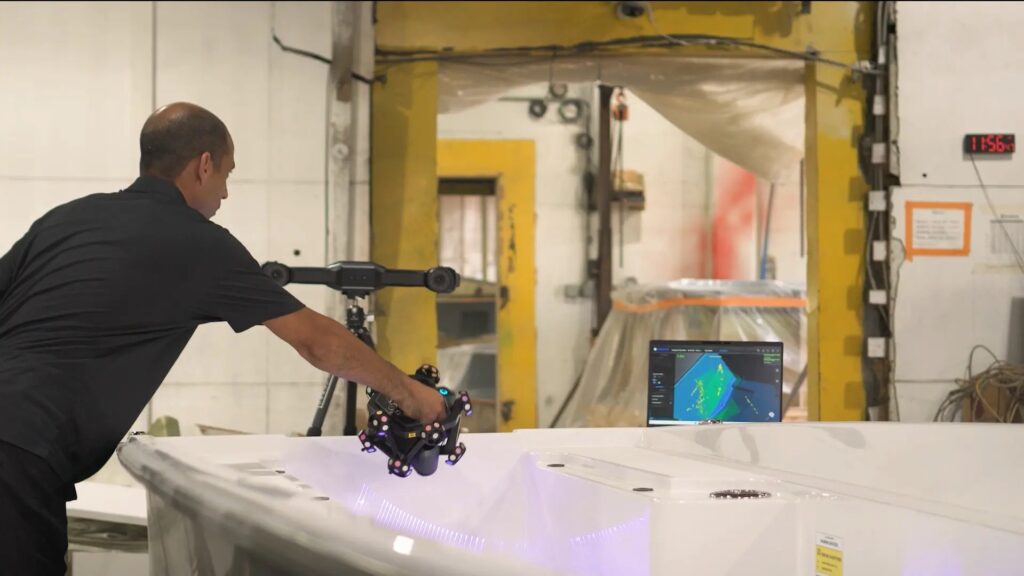

図面のない船舶用成形型のリバースエンジニアリングと検査

船舶関連部品を製造するNuWave Composites社では、デジタル設計図がないボート部品の復元や精度の検証に、ワイヤレス3Dスキャナー「FreeScan Trak Nova」を導入しました。マーカー不要で船体のような大型の自由曲面を直接スキャンし、取得したデータから正確なCADモデルを作成するリバースエンジニアリングを実現しています。さらに、検査ソフトと連携して製造後の成形型とCADモデルを比較し、カラーマップで偏差を可視化。職人の勘に頼る作業を排除し、高額な製造エラーを未然に防ぐことで、品質と生産効率の大幅な向上に成功しています。

事例の詳細はこちら：高精度3Dスキャナーを使用した船舶用成形型の製造/検査の効率向上事例

まとめ

3Dスキャナーによる金型のリバースエンジニアリングやデータ化は、製造業における「時間のロス」「図面喪失の危機」「精度のバラつき」を解決する極めて有効な手段です。図面が全く存在しない古い金型であっても、現物さえあれば表面形状を読み取り、新たな3D CADモデルとして再製造することが可能です。また、高性能な産業用3Dスキャナーであれば±0.02mm〜±0.05mmという非常に高い精度でデータ化できるため、厳しい公差が求められる現場でも十分に実用できます。

正確な3Dデータを活用することで、従来の方法では難しかった高度な品質管理と開発サイクルの短縮が実現します。また、3Dスキャナーで取得した高精細な実物の3Dモデルは、製造業における作業シミュレーションやトレーニング用のVR（仮想現実）・AR（拡張現実）技術の発展にも大きく貢献しています。現実の金型とデジタル空間をシームレスに繋ぐ技術として、3Dスキャナーの重要性は今後さらに高まっていくでしょう。以下バナーから、おすすめの3Dスキャナー情報をチェックしていただけます。こちらも合わせてご覧ください。
