3Dスキャナーの活用で、航空機エンジンのMROにおける迅速なリバースエンジニアリングが可能に
MROおよびレガシー部品が抱える複雑な課題

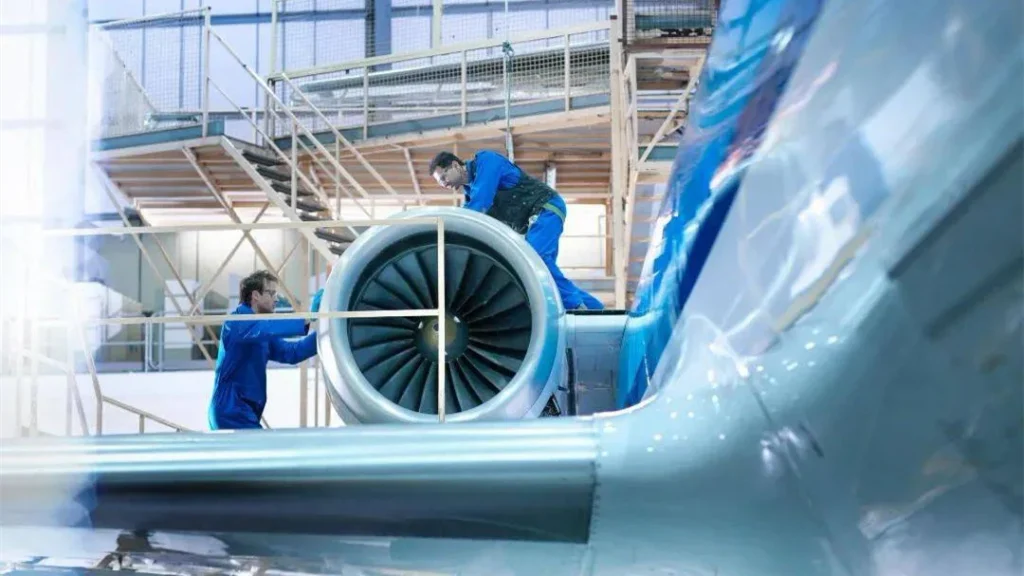

航空機の整備・修理・オーバーホール（MRO）を担うチームにとって、エンジンをはじめとする複雑なシステムのメンテナンスは、非常に難易度が高く、多額のコストを伴う課題です。定期点検にとどまらず、エンジニアは規格外の部品や極めて複雑なパーツ、あるいはオリジナルのCAD図面が存在しないレガシー部品の修理・交換を迫られることが頻繁にあります。
あるMROサービスプロバイダーも、まさにこのボトルネックに直面していました。同社の主業務は複雑な航空機エンジンの整備です。これらのエンジンは、無数の入り組んだ配管やタービンブレードのような自由曲面を持ち、多数のパーツが密接に組み合わさった大規模なアセンブリです。
ボトルネック：設計図のない部品の製造
このチームにおける最大の問題は、交換部品を迅速かつ正確に調達・製造できない点にありました。
- ・複雑な形状：ノギスやゲージといった従来の測定工具では、エンジンの配管や自由曲面を持つ部品の複雑な形状・経路を正確に把握することは不可能です。
- ・デジタルデータの不在：多くの部品が規格外品や旧式品であり、正確な3D CADモデルが存在しませんでした。そのため、修理や交換に必要な精密図面の作成は手作業の推測に頼らざるを得ず、時間とミスのリスクが付きまとっていました。
- ・多大なコストをもたらす遅延：手作業での測定やモデリングに日数がかかるほど、数百万ドル規模のエンジンが稼働できない期間が長引き、運用スケジュールやコストに深刻な打撃を与えていました。
リバースエンジニアリングのためのデジタルワークフロー
このボトルネックを解消するため、MROチームはSHINING 3Dのハンドヘルド型レーザー3Dスキャナー 「FreeScan UE Pro」 を導入しました。目的は、エンジンアセンブリ全体の正確な「デジタル3D設計図」を構築し、あらゆる部品のオンデマンドなリバースエンジニアリングを実現することです。
新しいデジタルワークフローは以下のステップで展開されます。
1. 大規模なデータ収集

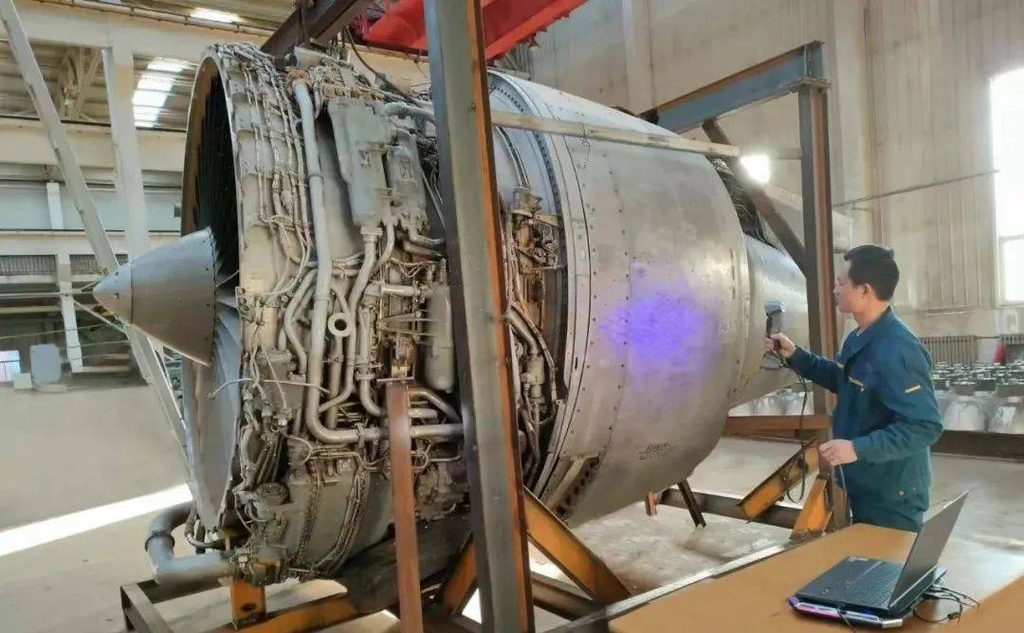

ポータブル型のFreeScan UE Proをエンジンがある現場へ直接持ち込みます。広範囲においてメトロジーグレードの高精度を維持するため、エンジニアはまず精度を固定するグローバルマーカーフレームワーク（写真測量法などを併用）を構築します。
2. 高精細スキャン

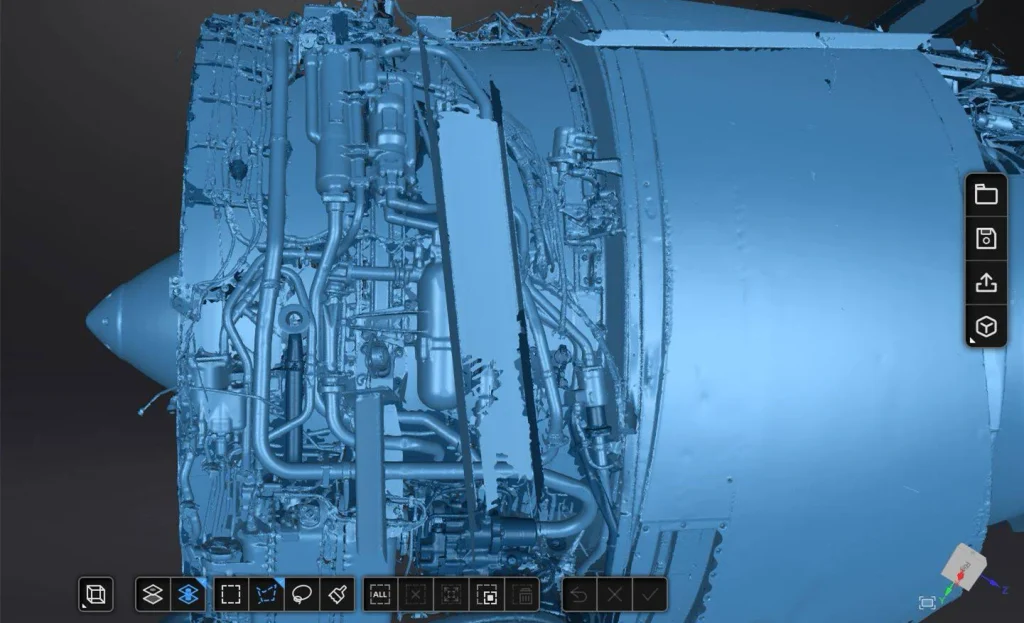

スキャナーは毎秒1,350,000ポイントの速度で、エンジン全体の形状を高速取得します。複雑な配管からブレード表面に至るまで、すべての部品の正確な形状と配置データが瞬時に記録されます。
3. デジタルツインの作成

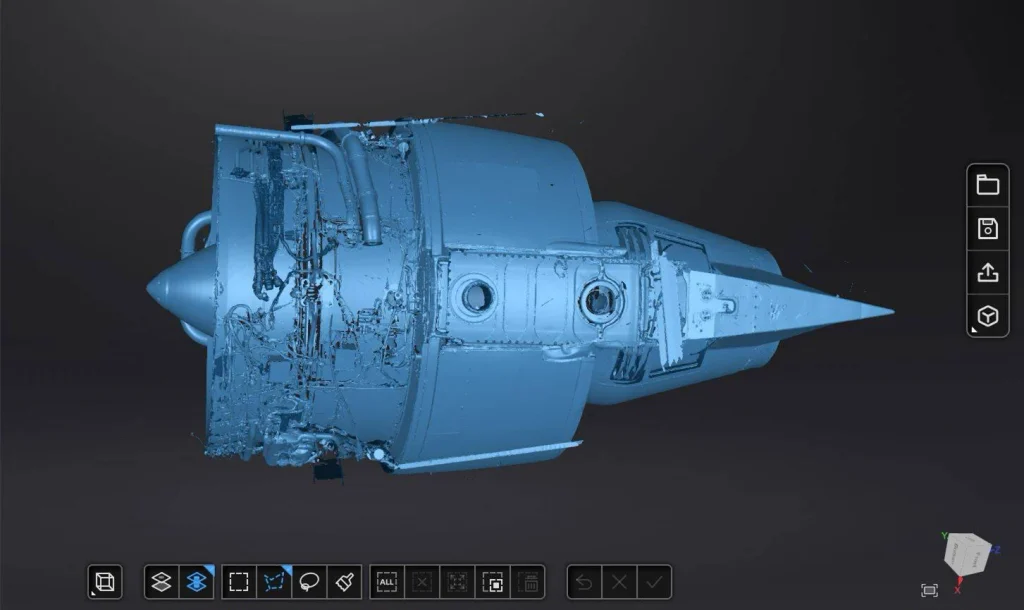

スキャンデータは処理され、完全かつ高精度な3Dモデルへと変換されます。このモデルが、MROチームにとっての基準となる「デジタル図面」の役割を果たします。
4. リバースエンジニアリングと製造
部品の修理や交換が必要になった際、エンジニアはマスター3Dモデルから該当パーツをデジタル上で抽出します。このデータを基にすぐに製造工程に展開できる精密なCADファイルをリバースエンジニアリングで作成し、そのまま製造工程へと送ります。
MROのボトルネックからオンデマンド製造へ
FreeScan UE Proの導入により、同プロバイダーは保守能力を劇的に強化し、以下のような大きな成果を達成しました。
1. 「デジタル3D設計図」の作成
エンジン全体の正確な3Dモデルを常時保有できるようになりました。エンジニアは実物に触れることなく、この「デジタルツイン」上でいつでも組み立て情報の確認、クリアランス（隙間）チェック、メンテナンス計画の策定が行えます。
2. 迅速なオンデマンド・リバースエンジニアリング
最大の成果は、必要に応じてカスタム部品を迅速に製造できるようになった点です。最大0.02mmという高精度なスキャンデータが強固な基盤となり、初回試作から完璧にフィットする部品製造を保証します。
3. 手戻り・修正作業の削減
メトロジーグレードの精度を誇るFreeScan UE Proにより、従来の手計測による勘や推測作業が不要になりました。製造ミスのリスクや高コストな手直し作業が大幅に削減され、時間と材料コストの双方を節約できています。
4. 保守サイクルの大幅短縮
規格外部品の修理・交換プロセス全体が劇的にスピードアップしました。この効率化により航空機全体の整備・修繕サイクルが加速し、ダウンタイムを最小限に抑えて迅速な運航復帰を実現しています。
SHINING 3Dの FreeScan UE Pro は、同MROプロバイダーにとって不可欠なソリューションとなりました。独自の「デジタル在庫」を構築することで、規格外品や旧式部品の製造・調達という長年の課題を克服。従来の手作業による「事後対応型」から、先を見越した「先導的デジタルワークフロー」へと転換したことで、作業効率、計測精度、そして航空機の安全運航を支える基盤が根本から大幅に向上しました。
