高い汎用性と品質の両立
～簡単な操作で高精度・高精細なデータを 取得できるコストパフォーマンスの高い3Dスキャナー～

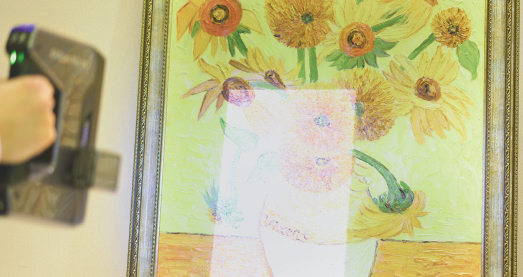

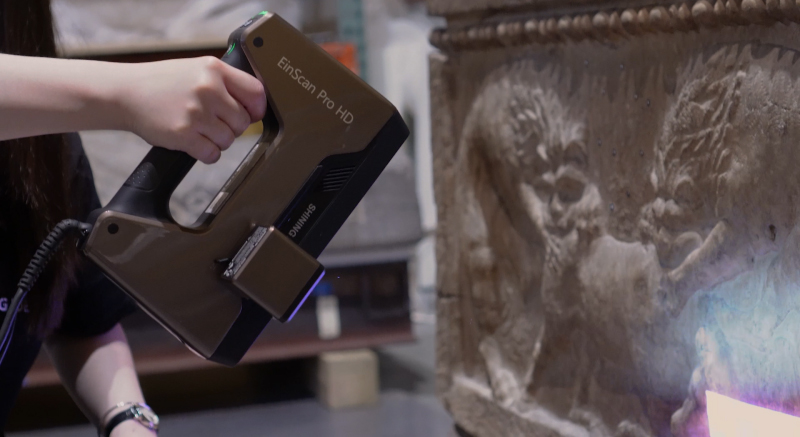

EinScan Pro HDは、固定・ハンディの両方でスキャン可能なため、幅広いサイズの対象物をスキャンできます。 フルカラーのスキャンにも対応しており、スキャンデータを活用したリバースエンジニアリングだけでなく、 文化財のデジタルアーカイブ、ARやVRなどのXRへの活用などにも使用できます。
特徴
微細なディテールにも対応する高解像度
新構造のプロジェクターを採用することで、従来の固定スキャンモードで使用されていたストライプパターンスキャンをハンドヘルドHDスキャンモードで使用することが可能になりました。 0.2mmの最小ポイント解像度とアルゴリズムの最適化により、固定スキャン時と同等の高解像度と高精度をハンディのスキャンでも実現しました。
早いスキャンスピードとデータ転送
EinScan Pro HDは、ハンドヘルドスキャンモードで1秒間に最大3,000,000ポイントを取得し、固定スキャンモードでは1フレームごとに0.5秒以下で取得するという飛躍的なスキャン能力を持っています。USB 3.0は高速データ転送を提供します。(画像はハンドヘルドRapidスキャンで、スキャン時間1分未満)

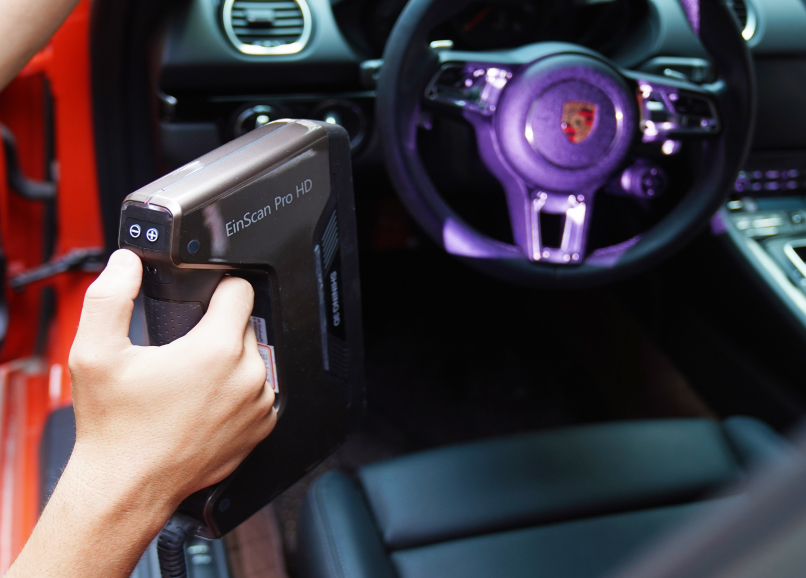

ポータブル性に優れた設計
人間工学に基づいて設計されたEinScan Pro HDは軽量で、どこにでも簡単にスキャナを持ち運ぶことができます。
パッケージサイズ：37*36.5*13.5cm
重量：1.25KG
より多くのスキャン対象物を
新しいプロジェクターとソフトウェアアルゴリズムにより、EinScan Pro HDは、暗い色や黒い色の対象物・金属表面の鋳造物をより広範囲にスキャンすることができ、より豊富なマテリアルのスキャンを可能にしました。
マルチスキャンモードとデータアラインメント幅広いアプリケーションのためのモジュール設計
カラーモジュール、三脚＋ターンテーブルはEinScan Pro HDのオプションとして、より多くのアプリケーションでのスキャンを実現します。 特徴による位置合わせ、マーカーによる位置合わせ、ターンテーブルに配置されたマーカーによる位置合わせ、手動の位置合わせとテクスチャによる位置合わせ（カラーモジュールが必要）を含む、様々な位置合わせ方式でスキャン効率を向上させます。
ExScan Pro
開発元はSHINING 3D。 ExScan Proは、3Dスキャンによって取得した点郡とメッシュの両方をデータ処理するためのプロフェッショナルなソフトウェアです。 高品質な3Dモデルを作成する助けになります。
Solid Edge SHINING 3D Edition
EinScan Pro HDは、高品質な3D CADであるSolid Edge SHINING 3D Editionも付属します。
EinScan Proシリーズのスキャン精度
VDI/VDE 2634規格に準拠した工場テスト済みの精度です。
EinScanリバースコンボパック
EinScan Proシリーズを使用したCAD形式への変換を可能にします。
製品スペック
| スキャンモード | ハンドヘルド
HDスキャン |
ハンドヘルド
Rapidスキャン |
固定スキャン
ターンテーブル付き |
固定スキャン
ターンテーブル無し |
|---|---|---|---|---|
| 3D精度（最大） | 0.045mm | 0.1mm | 0.04mm | 0.04mm |
| ポイント間隔（3D解像度） | 0.2mm-3mm | 0.25mm-3mm | 0.24mm | 0.24mm |
| スキャンスピード | 10fps,3,000,000/秒 | 30fps,1,500,000/秒 | シングルスキャン:0.5秒以下 | シングルスキャン:0.5秒以下 |
| 被写体長3D精度（最大） | 0.3mm/m（マーカー使用時） | 0.3mm/m（マーカー使用時） | ||
| シングルスキャン範囲 | 209*160mm-310*240mm | |||
| 光源 | LED | |||
| 被写体深度 | ±100mm | |||
| 対象物との距離 | 510mm | |||
| 位置合わせ方式 | マーカー位置合わせ 特徴位置合わせ ハイブリッド位置合わせ |
マーカー位置合わせ 特徴位置合わせ ハイブリッド位置合わせ テクスチャ位置合わせ |
ターンテーブルの マーカーポイント特徴位置合わせ マーカー位置合わせ 手動位置合わせ |
マーカー位置合わせ 特徴位置合わせ 手動位置合わせ |
| テクスチャスキャン | 可能（オプションが必要） | |||
| 屋外での使用 | 可能（カバー等を使用して、直射日光を避けてください） | |||
| 特殊なスキャン対象 | 透明や反射率の高いモデル、または一部の黒い物体には、スキャンする前に粉末を塗布してください。 | |||
| データ出力 | OBJ,STL,ASC,PLY,P3,3MF | |||
| 本体重量 | 1.25kg | |||
| 対応OS | Windows 10(64bit) | |||
| 推奨動作環境 | OS:Windows 10(64bit) CPU:i7-8700以上 GPU:NVIDIA GeForce GTX1080以上 メモリ:64GB以上 USB3.0 ※Intel製CPU,NVIDIA GeForce以外のグラフィックボードでの動作は保証致しかねます |
|||
