高精度な品質検査・計測に
FreeScan UE Proは、計測器レベルのスキャンを可能にする、高精度3Dスキャナーです。 従来機種から軽量化を図りながら、高精細なスキャニング性能と、大型対象物のスキャンデータの正確な処理も得意としています。 13+7+1個のブルーレーザーとフォトグラメトリー機能を搭載していることで、スピード、正確さ、ディテールが格段に向上しました。 さまざまな対象物をスキャンすることができるので、検査・リバースデザイン・アディティブマニュファクチャリングなどの多くのアプリケーションに対応します。
特徴
計測グレードの高精度
0.02mmまでの精度を実現し、
安定した性能で高精度のスキャン結果が得られます。
グローバルプレジションコントロール
フォトグラメトリー機能を統合し、別形式で保存したマーカーデータ を読み込む必要がなく、素早くマーカーの空間位置を取得します。
複数のレーザーモードを搭載
大きな対象物を素早くスキャンする13本のクロスレーザー、細かい部分をスキャンする7本の平行レーザー、深い穴やポケットエリアのスキャンに適したシングルレーザーを搭載。
優れた操作性
軽量で人間工学に基づいたデザインを継承し、ユーザーフレンドリーなスキャンソフトウェアなので、誰でも簡単に操作が可能です。

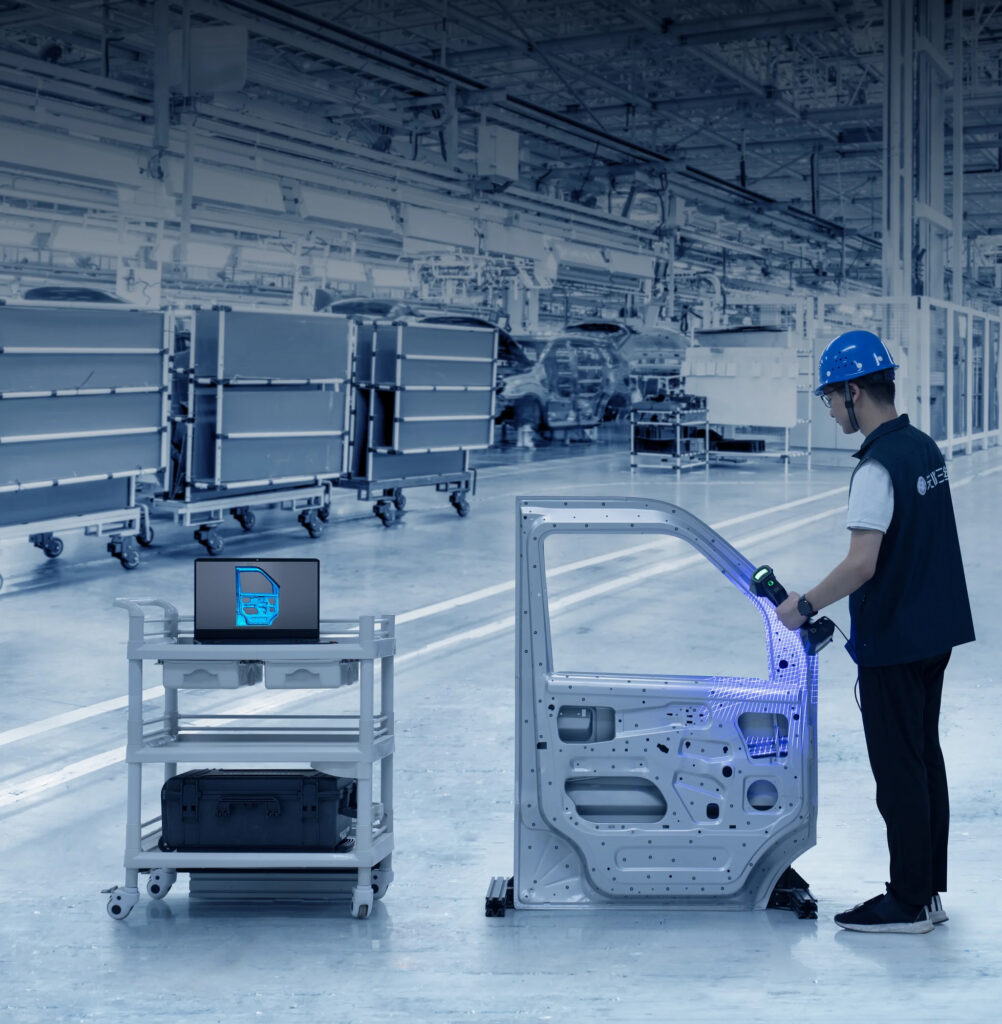

より高精度で細かなディテールをスキャン
高解像度なカメラと7本の平行レーザーにより、FreeScan UE Proは複雑な形状の対象物のスキャンを可能にし、正確に細かなディテールを取得します。

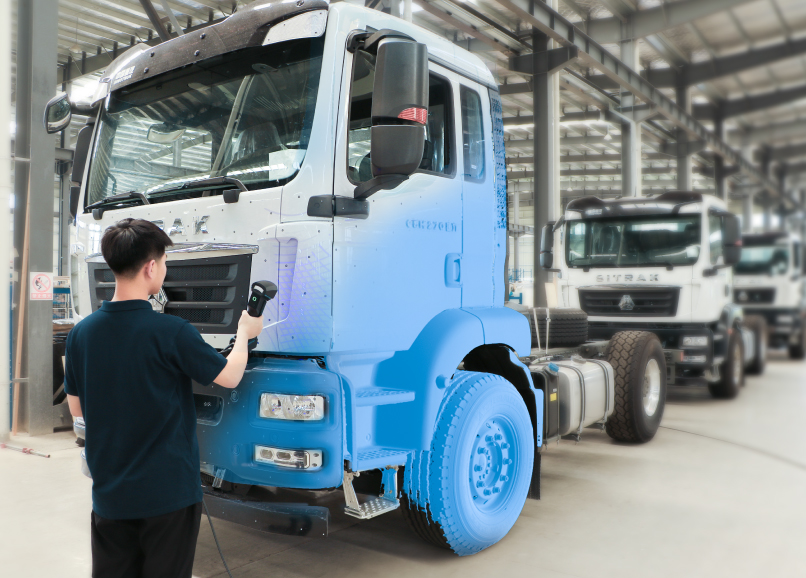

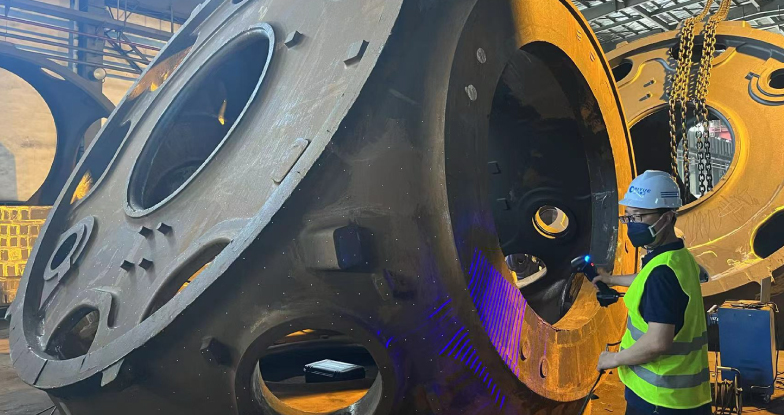

幅広い対象物に対応
幅広い対象物に対応
黒色や反射する対象物でも問題なくスキャン可能。 より効率的な プロセスでスキャンを進めることができます。
検査ソフトやデザインソフトとのシームレスな連携
スキャンデータは、Geomagic Control X、Geomagic Design X、Verisurf Inspectなど、主流の3D検査・設計ソフトウェアにワンクリックで取り込むことができ、ワークフローの効率化を実現します。
製品スペック
| 製品名 | FreeScan UE Pro | |
|---|---|---|
| スキャンモード | 複数クロススキャンモード/ シングルスキャンモード |
ファインスキャンモード |
| 光源 | 13本クロスレーザー/1本シングルレーザー | 7本平行レーザー |
| 精度 | 1,850,000ポイント/秒 | |
| スキャンスピード | ±0.1mm | ±0.06mm |
| 焦点距離 | 300mm | 200mm |
| 被写体深度 | 170mm~680mm | |
| シングルショット範囲 | 600mm×550mm | |
| フォトグラメトリー機能 | 内蔵 | |
| 容積精度 | 0.02mm+0.03mm/m(マーカー使用時)/0.02mm+0.015mm/m(フォトグラメトリー使用時) | |
| レーザークラス | クラス2 | |
| インターフェース | USB3.0 | |
| 製品寸法 | 298 mm x 103.5 mm x 74.5 mm | |
| 製品重量 | 840 g | |
| 使用電力 | 12 V、5.0 A | |
| 動作温度範囲 | -20 ~ 40℃ | |
| 動作湿度範囲 | 10 ~ 90% | |
| 推奨PCスペック | OS:Windows10 64bit CPU:i7-8700 GPU:GeForce RTX3060 6GB メモリ:32GB |
|
